[DB 11편] MySQL 실행계획 1탄 (실행계획 순서)

예시에 사용된 테이블 DDL, DML

• TEAM : TEAM_MEMBER = 1 : n

# DDL
CREATE TABLE `team` (
  `team_id` bigint NOT NULL AUTO_INCREMENT,
  `team_name` varchar(255) COLLATE utf8_unicode_ci DEFAULT NULL,
  PRIMARY KEY (`team_id`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci


CREATE TABLE `team_member` (
  `team_member_id` bigint NOT NULL AUTO_INCREMENT,
  `name` varchar(255) COLLATE utf8_unicode_ci DEFAULT NULL,
  `team_id` bigint NOT NULL,
  PRIMARY KEY (`team_member_id`),
  KEY `FK9ubp79ei4tv4crd0r9n7u5i6e` (`team_id`),
  KEY `index3` (`name`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=6 DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci



# DML
INSERT INTO team (`team_id`,`team_name`) VALUES (1,'test-team');
INSERT INTO team (`team_id`,`team_name`) VALUES (2,'test-team-2');

INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (1,'member-1',1);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (2,'member-2',2);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (3,'member-3',1);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (4,'member-4',2);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (5,'member-5',2);

MySQL 실행계획 보는 방법

명령어를 통해 보는 방법

• 쿼리에 EXPLAIN 명령어를 붙이면 실행계획을 볼 수 있습니다.
• 사용한 쿼리

explain
select * from team t1
where t1.team_id in (
    select tm.team_id from team_member tm, team t2
    where tm.team_id  = t2.team_id
    and tm.name = 'member-1'
)
;

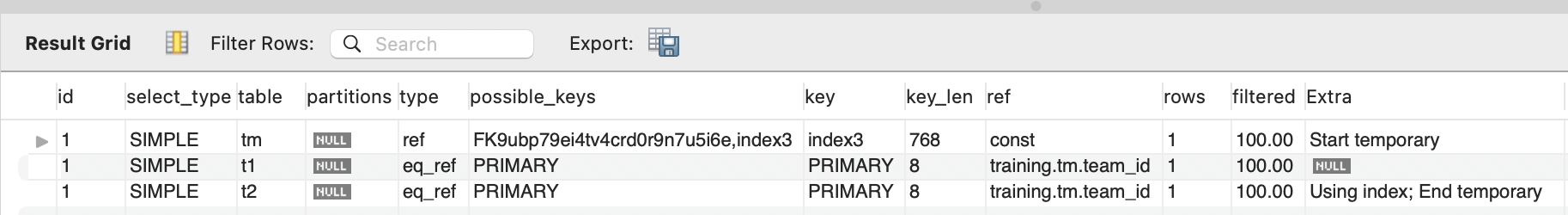

• 실행결과
  • 보기 힘든 것 같습니다…

명령어를 통해 보는 방법 (explain format = tree, json, TRADITIONAL)

• 사용한 쿼리

explain format = tree
select * from team t1
where t1.team_id in (
    select tm.team_id from team_member tm, team t2
    where tm.team_id  = t2.team_id
    and tm.name = 'member-1'
)
;

• 실행계획 결과 및 분석
  • 보는 방법은 위에서 아래로 향하며, 안에 있는 것을 먼저 읽습니다.
  • 1~6 순서대로 읽습니다.

-> 6. Remove duplicate (t1, t2) rows using temporary table (weedout)  (cost=1.05 rows=1)
    -> 5. Nested loop inner join  (cost=1.05 rows=1)
        -> 3. Nested loop inner join  (cost=0.70 rows=1)
            -> 1. Index lookup on tm using index3 (name='member-1')  (cost=0.35 rows=1)
            -> 2. Single-row index lookup on t1 using PRIMARY (team_id=tm.team_id)  (cost=0.35 rows=1)
        -> 4. Single-row index lookup on t2 using PRIMARY (team_id=tm.team_id)  (cost=0.35 rows=1)

이미지를 통해 보는 방법

• 위와 같이 EXPLAIN 명령어를 통해 확인하면 직관적으로 확인하기 힘듭니다.

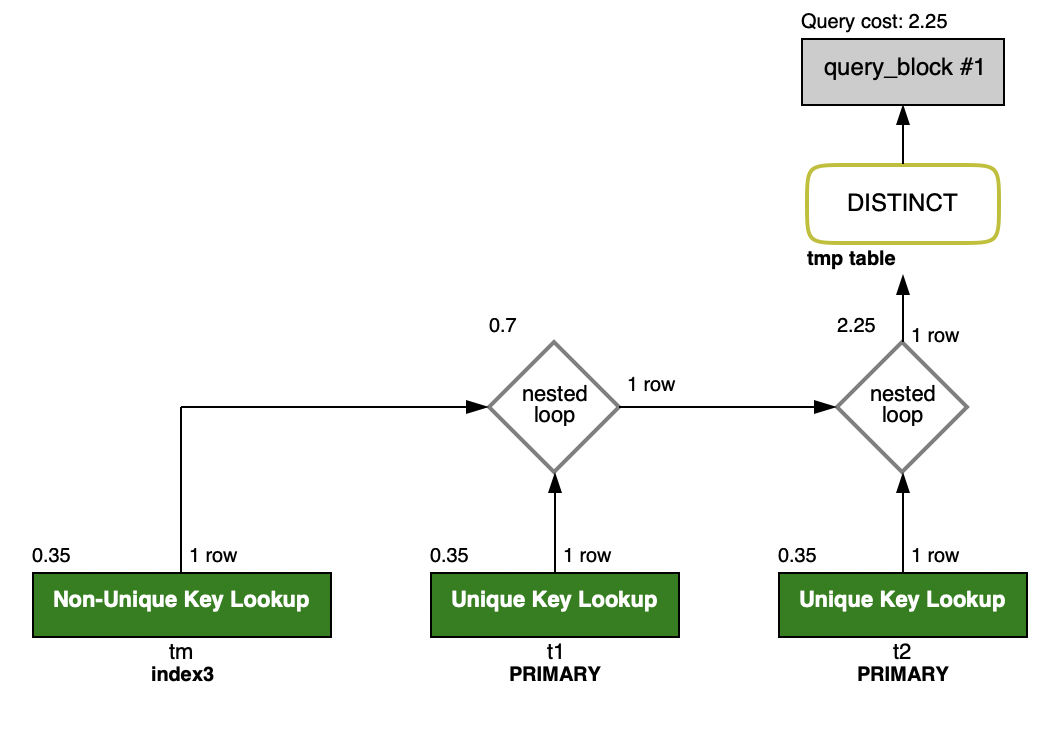

• mysql workbench 에서 제공해주는 visual explain 을 사용하면 보기 쉽습니다.

보는 순서

1. team_member.name 에 대해 먼저 조회를 해서 1건을 가져옵니다. (member-1 인 name 을)
2. 1건에 대한 것을 team t1 에서 nested loop 로 join 을 합니다.
   • 순서상으로 보면 team t2 를 조인할 것이라 생각했는데 옵티마이저는 해당 방법이 더 좋다고 판단을 한 것 같습니다.
3. join 한 결과를 가지고 team t2 와 nested loop join 을 합니다.
4. 가져온 값을 가지고 임시 테이블을 만든 뒤, 결과를 출력합니다.

select * from team t1
where t1.team_id in (
    select tm.team_id from team_member tm , team t2
    where tm.team_id  = t2.team_id
    and tm.name = 'member-1'
)
;
