[DB 12편] MySQL 실행계획 2탄 (실행계획 상세)

목차는 DB 목차 에 있습니다.

[DB 12편] MySQL 실행계획 2탄 (실행계획 상세)

MySQL 실행계획 1탄 과 연결됩니다.

예시에 사용된 테이블 DDL, DML

• TEAM : TEAM_MEMBER = 1 : n

# DDL
CREATE TABLE `team` (
  `team_id` bigint NOT NULL AUTO_INCREMENT,
  `team_name` varchar(255) COLLATE utf8_unicode_ci DEFAULT NULL,
  PRIMARY KEY (`team_id`)
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci


CREATE TABLE `team_member` (
  `team_member_id` bigint NOT NULL AUTO_INCREMENT,
  `name` varchar(255) COLLATE utf8_unicode_ci DEFAULT NULL,
  `team_id` bigint NOT NULL,
  PRIMARY KEY (`team_member_id`),
  KEY `FK9ubp79ei4tv4crd0r9n7u5i6e` (`team_id`),
  KEY `index3` (`name`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=6 DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci


# DML
INSERT INTO team (`team_id`,`team_name`) VALUES (1,'test-team');
INSERT INTO team (`team_id`,`team_name`) VALUES (2,'test-team-2');

INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (1,'member-1',1);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (2,'member-2',2);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (3,'member-3',1);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (4,'member-4',2);
INSERT INTO team_member (`team_member_id`,`name`,`team_id`) VALUES (5,'member-5',2);

ID

• select 를 구분하기 위한 용도입니다.
• 아래와 같이 조인으로 묶였을 때는 같은 ID 로 표현되지만 subquery 나 union 을 사용할 경우 다른 ID 로 부여됩니다.

실행쿼리

explain select * from team t, team_member m
where 1=1
and t.team_id  = m.team_id
;

실행계획 결과

select_type

• select 쿼리가 어떤 타입인지에 대한 컬럼입니다.

SIMPLE

• 단순 SELECT 쿼리입니다. (JOIN 포함)

PRIMARY

• UNION ALL 등을 사용할 경우 가장 바깥쪽에 있는 SELECT 쿼리에 PRIMARY 가 표시됩니다.

예시 쿼리

explain
select * from team t1
where t1.team_id in (
    select tm.team_id from team_member tm, team t2
    where tm.team_id  = t2.team_id
    and tm.name = 'member-1'
)
union all
select * from team t1
where t1.team_id in (
    select tm.team_id from team_member tm, team t2
    where tm.team_id  = t2.team_id
    and tm.name = 'member-2'
)
;

실행계획 결과

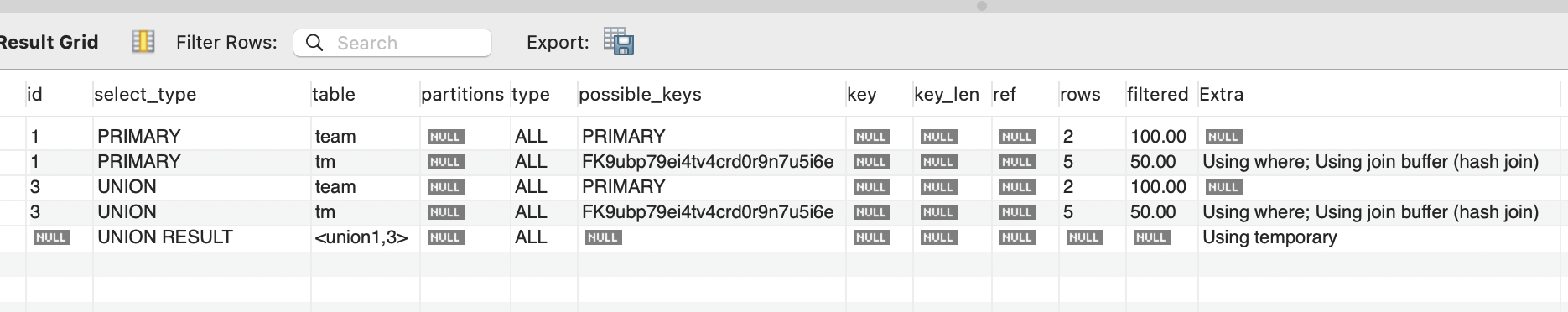

UNION RESULT

• union 관련 쿼리를 사용할 경우 UNION RESULT 가 생기는 경우가 있는데, 이는 임시테이블을 만드는 것을 의미합니다.
• 임시 테이블을 만드는 것은 성능상 문제가 있을 수 있으므로 될 수 있으면 고쳐야 합니다.

예시 쿼리

explain
select * from team_member tm, (
    select * from team
) as t
where tm.team_id = t.team_id
union
select * from team_member tm, (
    select * from team
) as t
where tm.team_id = t.team_id
;

실행계획 결과

type

• 테이블에 접근을 해서 어떻게 row 를 가져왔는지에 대한 필드입니다.

접근 방식	설명
ALL	전체 row 를 스캔합니다. full scan 입니다. 즉, 효율이 안좋습니다.
index	인덱스 스캔입니다. 인덱스의 전체에 접근합니다. 즉, 효율이 안좋습니다.
const	기본 키, 고유키 (unique key) eq 비교입니다. 1개의 행만 조회하기에 성능이 좋습니다.
range	인덱스 특정 범위의 행에 접근합니다. 성능이 비교적 잘 나오는 편입니다.
eq_ref	조인 테이블에서 발생합니다. drive table (첫번째 읽은 테이블) 에서 읽은 값을 가지고 다음 테이블을 조인해서 읽을 때, 해당 테이블의 PK, Unique key 일 경우 (1건만 읽을 때) eq_ref 가 표시됩니다. 즉, 효율이 좋습니다.
ref	eq_ref 와 비슷하지만, PK, Unique key 가 아닌 인덱스에 대한 equals 비교일 때 나옵니다. 여러 개 행에 접근할 가능성이 있으며, 인덱스를 타는 것이기에 효율이 좋습니다.
index_merge	2개 이상의 인덱스를 활용해서 결과를 만든 후, merge 하는 방식입니다.
unique_subquery	IN 사용 시, PK, UK 를 사용 또는 고유 키를 사용 시 접근하는 방식입니다. PK, UK 기반이므로 효율이 좋습니다.
index_subquery	unique_sunquery 와 비슷하지만 PK, UK 외 인덱스를 사용합니다. 인덱스를 사용하기에 효율이 좋습니다.

key

• 옵티마이저가 선택한 인덱스입니다. 없으면 null 이 표시됩니다.

key_len

• 인덱스 중에서 몇 바이트까지 사용했는지를 알려줍니다.
• 단일, 다중 인덱스를 사용할 때 key_len 이 높다는건 조회 조건을 정확하게 입력했을 확률이 높다는 것입니다.
  • 즉, key_len 이 높다는건 인덱스를 잘 설계한 기준 중의 1가지로 생각해볼 수 있습니다. 물론 해당 쿼리에만 적용될 수 있는 기준입니다. 다른 쿼리를 사용했을 때, 해당 인덱스가 제대로 동작하지 않을수도 있습니다.

ref

• type (테이블 접근 방식) 이 ref 라면, 어떤 조회조건이 사용됐는지를 알려줍니다.

사용 쿼리

explain
select * from team_member tm, team t
where tm.team_id = t.team_id
and name = 'member-1'
;

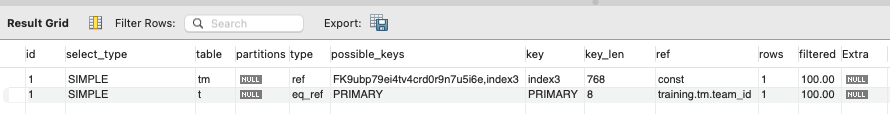

실행계획 결과

• 아래 예시를 보면 1번째 줄의 ref const ('member-1'), 2번째 줄의 tm.team_id 가 조회 조건인 것을 알 수 있습니다.

rows

• rows 는 비용 산정을 위해 테이블의 row 를 몇 개를 읽어야하는지를 나타내주는 값입니다. 실제 row 값이 아니라 통계에 의한 값이므로 정확하지는 않습니다.
• 처음 읽은 테이블에서 rows 는 전체 row count 를 나타내며, 2번째 테이블부터는 앞에서 읽은 테이블의 1개 row 당 몇 개의 row 에 접근했는지를 알려줍니다.
• 실제 데이터가 아니라 통계이겠지만 처음 테이블을 읽을 때부터 데이터 record 를 적게 읽어들이면 성능이 더 좋을 것 입니다.

실행 쿼리

select tm.* from team_member tm, team t
where tm.team_id = t.team_id
and tm.team_id = 1

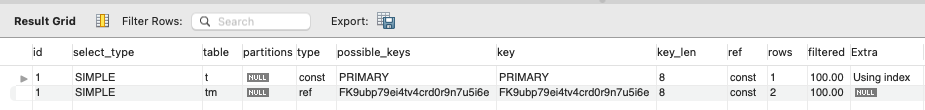

실행계획 결과

• 아래 예시를 보면 2번째 줄에서 TEAM_MEMBER rows 2 라는 것은 2줄을 읽었다는 것이고, 첫번째 줄의 rows 1은 TEAM_MEMBER 에서 읽은 1줄당 1줄을 읽었다는 의미입니다.

filtered

• rows 를 통해 대략적으로 어느정도의 데이터를 가져왔는지 파악했다면, 가져온 데이터 중 조회 조건 후 몇개의 row 가 남았는지를 표시해주는 필드입니다.

• rows 와 filtered 를 활용해서 데이터 record 횟수가 적은 것을 찾는 것이 성능 향상에 도움이 되는 방법중 1개라고 생각됩니다.

• 예를 들면, 다음과 같습니다.

  1. rows 100 이고, filtered 가 50% 이라면 100 * 0.5 = 50 남았다는 의미입니다.

  2. rows 10 이고, filtered 가 100% 라면 10 * 1 = 10 건이 남았다는 의미입니다.

  • 동일한 쿼리에서 2번이 데이터를 더 적게 가져오므로 2번을 택했을 때, 성능에 더 유리할 수 있다 생각됩니다. 물론 뒤에 테이블을 조인할 때, 상황에 따라 아닐수도 있습니다.

Extra

• 옵티마이저가 쿼리를 어떻게 실행했는지에 대한 정보를 표시해주는 필드입니다. 중요합니다.

Extra	설명
Using index	인덱스에서만 접근해서 데이터를 가져오는 것을 의미합니다. 커버링 인덱스라 하며, 성능이 좋습니다. (커버링 인덱스)
Using filesort	using filesort 는 정렬한 것을 의미합니다. 추가적으로 MySQL 의 경우 GROUP BY 를 수행한 후, 정렬이 이루어집니다. 정렬이 필요할 수도 있지만 필요 없을 수도 있습니다. 정렬을 할 때, 인덱스 순서대로 정렬이 되면 빠르게 정렬이 되며, filesort 를 사용하지 않지만 만약 그렇지 않을 경우 성능이 안좋을 수 있습니다.
Using where	추가적인 필터링 작업을 수행했을 때 나타납니다. ex) using index condition; using where
Using temporary	쿼리가 수행되는 동안 결과를 담아 두기 위해 임시테이블을 사용한 것을 의미합니다.
Using index for group-by	Using index와 유사하지만 GROUP BY가 포함되어 있는 쿼리를 커버링 인덱스로 해결할 수 있음을 나타낸다
Using join buffer	조인을 할 때, 조인조건에 인덱스가 없으면 조인버퍼를 사용합니다. ex) A, B 테이블이 있고, A 테이블을 먼저 읽은 후, B 테이블을 조회 조건을 통해 읽을려고 하는데 조회 조건이 인덱스가 없다면 조인버퍼를 사용합니다.
Using index condition	ICP 라고도 하며, MySQL 이 인덱스를 사용하여 행을 검색할 때 최적화 기법입니다. 해당 기법이 적용되기 전에 스토리지 엔진은 테이블에서 rows 를 찾아 MySQL 서버로 전달을 합니다. MySQL 서버에서는 where 조건을 스토리지 엔진으로 전달합니다. 스토리지 엔진은 해당 조건을 통해 데이터 records 를 읽습니다. ICP 가 적용된다면 where 조건에 대해서 서로 데이터를 주고 받지 않고 스토리지 엔진에서 조건을 적용해서 데이터를 다 읽어들인 후 리턴합니다. 즉, 불필요한 과정이 사라지기에 성능이 좋습니다.
